Atlona AT-UHD-CLSO-824 Мультиформатный презентационный матричный коммутатор, позволяющий подключать 4х HDMI, 3х HDBaseT, 1х VGA аудио источники, два микрофона, с последующей передачей сигналов на две раздельные зоны, и в каждой зоне можно использовать HD

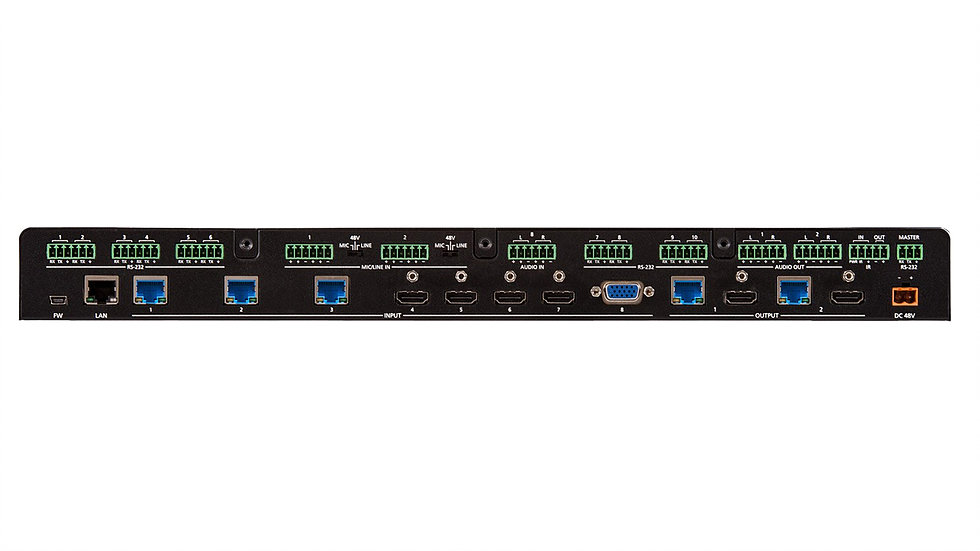

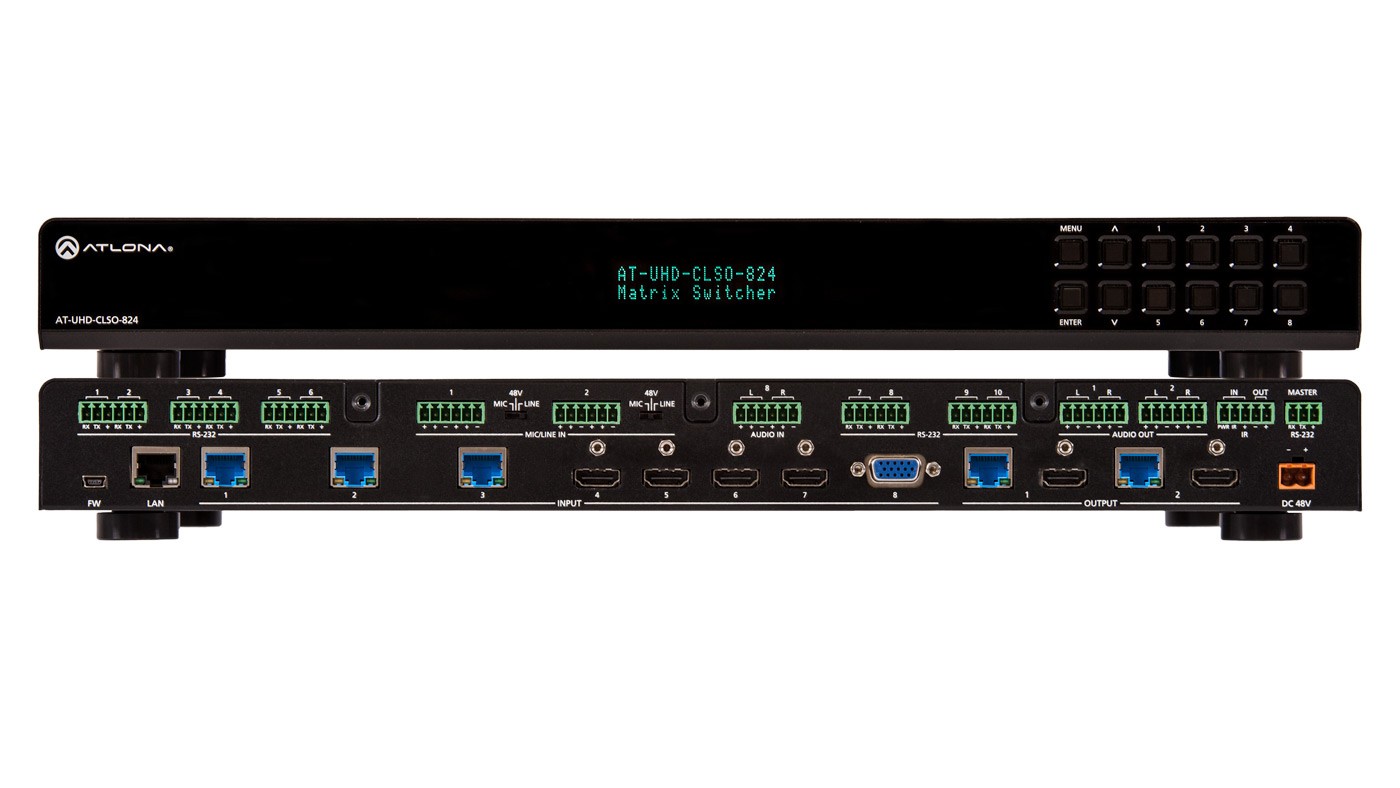

Модель Atlona AT-UHD-CLSO-824 представляет из себя матричный мультиформатный коммутатор с 8 входами и 2 выходами, с поддержкой 4K/UHD @ 60Hz разрешения, управлением, передачей по Ethernet сигналов до 100 метров технология HDBaseT™ на входах и выходах, и аудио совместимостью.

Входы

Три Ethernet HDBaseT™

Четыре HDMI

Один многофункциональный аналоговый видео вход

Выходы:

Два Ethernet HDBaseT™ Выхода, каждый с зеркальным HDMI выходом



Модель AT-UHD-CLSO-824 позволяет делать мультиформатную коммутацию с серией CLSO и используется в школьных помещениях или для не больших офисов. Разнообразие входов позволяет подключать удаленные зоны, например зону докладчика, через HDBaseT передатчик, а так же локальное оборудование которое расположено в близи от коммутатора. Матрица позволяет максимально удобно использовать все подключенное оборудование и передавать на два HDBaseT видео выхода, каждый из которых оборудован зеркальным HDMI портом для подключения локального дисплея или передачи сигналов через удлинители копании Atlona.

Передача сигналов на 100 метров по HDBaseT

AT-UHD-CLSO-824 предлагает три HDBaseT входа предназначенные для обеспечения гибкости системы при проектировании. Для увеличения входов возможно использовать HDBaseT передатчики AT-HDVS-200-TX которые оснащены HDMI и VGA входами и передачей Ethernet или модель HDBaseT передатчика AT-HDVS-150-TX без передачи Ethernet. Коммутатор так же совместим с серией HDBaseT удлинителей UHD-EX для HDMI сигналов с возможностью передачи сигналов управления или без них. Два HDBaseT выхода позволяют передавать А/В сигналы на расстояние до 100 м. Эти выходы так же передают Ethernet для обеспечения передачи сигналов управления в зону телевизора. Все HDBaseT Входы и Выходы оборудованы стандартной технологией передачи питания по Ethernet (PoE) для передачи питания на приемники.





Расширенные возможности управления матрицей, позволяют коммутировать аудио сигналы внутри матрицы и выводить их на выходы в любой последовательности. Это дает интеграторам возможность смешивать звуковые сигналы от любого из двух отдельных источников видео, и объединять их вместе с входном микрофона или линейных сигналов. Аудио сигнал декодируется из видео сигнала и может в дальнейшем смешиваться с сигналами микрофона или линейного источника. Полученный аудио сигнал можно отправить на сбалансированный аналоговый аудио выход или же обратно его вложить вместе с цифровым видео сигналом, и передать на цифровые выходы коммутатора.

Применение CLSO для сложных систем.

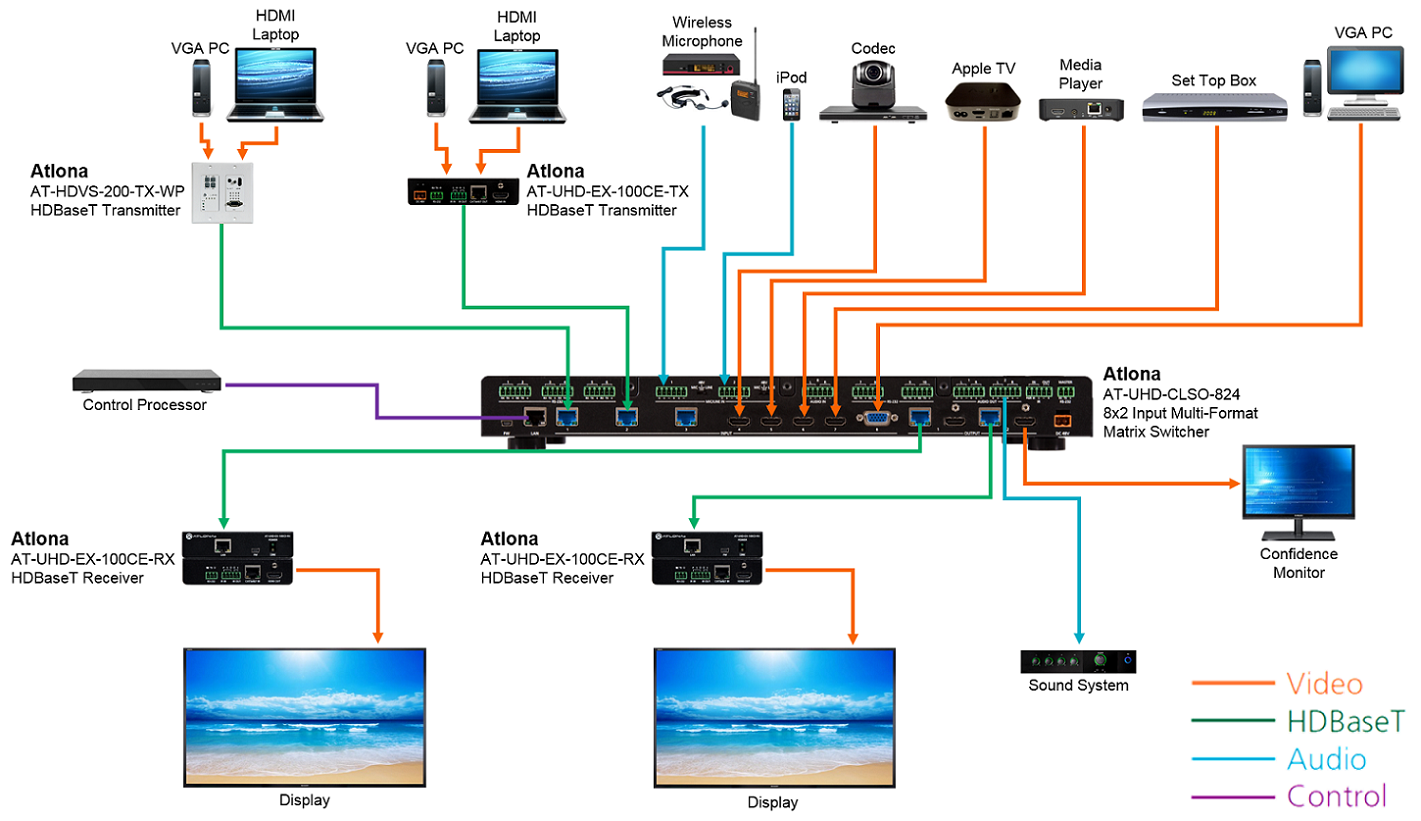

AT-UHD-CLSO-824 является центральным элементам в более сложных проектных схемах, в которых необходимо передавать аудио и видео сигналы в разные зоны. Она также обеспечивает гибкость маршрутизации одинаковых или разных видео сигналов на два дисплея расположенных в больших помещениях.



AT-UHD-CLSO-824 идеально подходит для использования в:



В классах, конференц-залах или комнатах обучения где используется два телевизора

Разделенные комнаты с одним телевизором на зону

HDBaseT Совместимость на входе

HDBaseT Совместимость на выходе

AT-HDVS-200-TX: HDMI и VGA входы, Ethernet-включен, контроль громкости, до 100 м.

AT-UHD-EX-100CE-RX: HDMI выход, Ethernet-включен, RS-232, до 100 м.

AT-HDVS-150-TX или AT-HDVS-150-TX-WP: HDMI и VGA входы, до 70 м.

AT-HDVS-200-RX: HDMI выход, Ethernet-включен, масштабирование, до 100 м.



AT-HDVS-RX: HDMI выход, масштабирование, до 70 м.

Особенности.



8x2 матричный коммутатор с HDBaseT и HDMI портами для каждого выхода.

Восемь разных источников могут передавать сигнал на любой из двух HDBaseT/HDMI выходов

Возможны разнообразные конфигурации подключения.



Три HDBaseT Входа.

Работает с приемниками Atlona AT-HDVS-150 или AT-HDVS-200 для размещения источника сигнала на большом удалении от коммутатора

Упрощает интеграцию удаленных источников, устраняя источники питания при использовании передатчиков с PoE питанием; передача по одному кабелю А/В сигналов, сигналов управления и питание.



Четыре HDMI Входа.

Цифровые входы позволяют подключить до четырех HDMI источников или DisplayPort и DVI источники через соответствующие адаптеры

Идеально подходит для источников, расположенных в стойке для оборудования.



Один многофункциональный аналоговый HD вход на 15-контактный разъем.

Принимает RGBHV и компонентные сигналы используя обычные адаптеры и патчкорды

Предоставляет возможность подключения устаревающих аналоговых устройств.



Два HDBaseT Выхода совместимых с Ethernet

Передает сигналы управления от систем управления по HDBaseT одновременно с 4K/UHD видео и аудио по одному кабелю до 100 м.

Сетевое соединение упростит конфигурацию системы управления; устраняет несколько трасс кабелей между источником, системой управления и дисплеем.



Матричный Аудио Выход

Смешивает декодированный цифровой аудио сигнал вместе с аналоговым сигналом от микрофона или линейного входа, и дальнейшей передачей на аналоговый аудио выход или цифровой

Устраняет необходимость в сложных внешних системах маршрутизации аудио.



Два сбалансированных аудио Выхода на 6-контактный разъем с винтовыми клеммами

Поддерживает правильную структуру аудио усиления между коммерческими устройствами с линейным входом; устраняет адаптеры

Предназначен для использования с коммерческими аналоговыми звуковыми системами.



Зеркальные Выходы HDMI для HDBaseT

Каждый выход с матрицы поддерживает два дисплея, для локального подключения или для удаленного на расстоянии до 100 м.

Устраняет необходимость дополнительных удлинителей, тем самым снижает стоимость проекта и простоту установки. На HDMI выход однако можно подключить HDBaseT передатчик, если есть необходимость подключить два удаленных телевизора.



Передача разрешения до 4K/UHD @ 60 Hz

Совместим с Ultra High Definition (Видео с Сверхвысоким разрешением ) источниками и дисплеями с разрешением до 4K @ 60 Hz с 4:2:0 субдискретизацией цвета

Поддержка приложений где используется высокое разрешение например CAD, настольная издательская система, и при подготовке подробной финансовой отчетности.



Питание по Ethernet для удаленного HDBaseT приемника

Индустриальный стандарт IEEE 802.3af PoE поддерживается коммутатором по HDBaseT

Нет необходимости в розетке, что экономит время и деньги.



TCP/IP, RS-232 и ИК управление

Совместимость с системами управления, предоставляет гибкие возможности для управления

Сокращает время и затраты интеграции.



EDID управление

Управление EDID между источником и коммутатором; позволяет интеграторам принудительно установить источники в предпочтительном разрешении

Обеспечивает нужный аудио форматы и видео разрешение для А/В системы; устраняет необходимость в устройстве управления EDID.



HDCP управление

Позволяет передавать не защищенный контент с ПК на не совместимый дисплей и телеконференц систему, пока защищенный контент не подается

HDCP может быть включен / выключен из системы управления для использования с не-совместимыми дисплеями, потоковыми устройствами и кодеками.



Два сбалансированных входа для микрофона и линейного аудио с 48В фантомным питанием

Предоставляет профессиональный аудио вход для микрофона с проводом и беспроводного

Снижает стоимость инсталляции за счет устранения внешнего аудио микшера.



Приглушение микрофон с возможностью управления

Автоматически регулирует громкость аудио при использовании микрофона

Обеспечивает оптимальную производительность звучания.



Аудио де-кодирование

Декодирует аудио сигнал из HDMI в аналоговый аудио

Обеспечивает маршрутизацию аудио сигнала для звуковых систем.



Регулировка громкости и эквалайзер

Независимая регулировка усиления для каждого входящего сигнала, мастер аудио управляется 5-полосным эквалайзером

Оптимизирует звуковые сигналы, устраняя необходимость внешнего микшера.

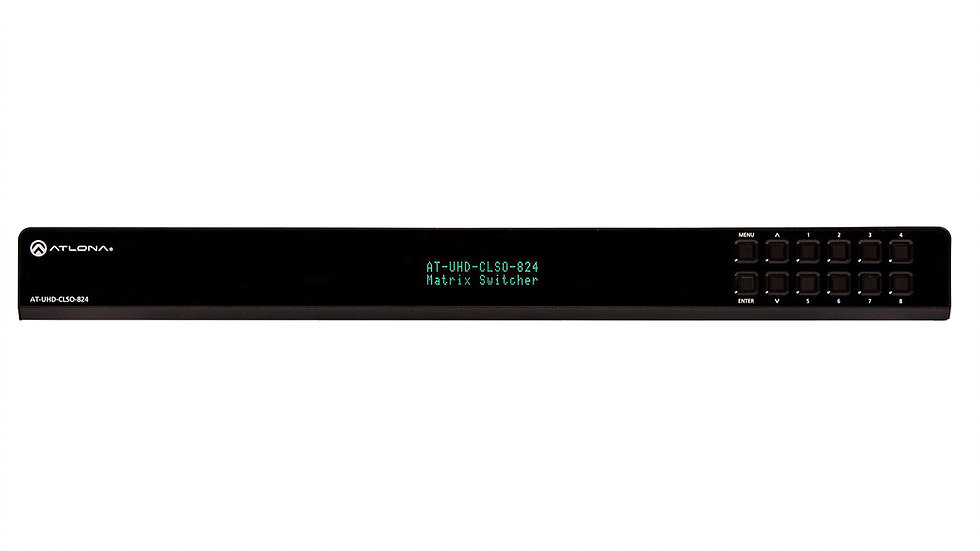

Кнопки на передней панели для регулировки громкости

Увеличение и уменьшение громкости

Удобная регулировка громкости для оператора.



Простой, интерфейс для управления, при помощи встроенного web сервера

Интерфейс выполнен в виде меню, и позволяет менять настройки сети, RS-232 параметров, выбор источников, EDID и HDCP управление и регулировку аудио

Позволяет быстро и удобно настраивать систему с планшета, телефона или ПК.



IP на RS-232 преобразование

Преобразовывает TCP/IP команды на RS-232 команды для вывода на внешние устройства

Одно IP подключение для управления коммутатором и двумя подключенными устройствами по IP и RS-232. Быстрая настройка и установка.



Десять RS-232 портов

Двунаправленные RS-232 порты для управления устройствами в системе

Снижает затраты, связанные со сложными системами управления.



Вложение Ethernet, RS-232 и ИК в HDBaseT

Добавляет управляющие сигналы в HDBaseT включая Ethernet, RS-232 и двунаправленный ИК

Упрощает управление из систем управления.



Совместимый с Многоканальным аудио

Поддержка Стерео, Dolby® Digital, Dolby Digital Plus™, Dolby TrueHD, Dolby Atmos®, DTS Digital Surround™, и DTS-HD Master Audio™ сквозная передача

Позволяет аудио канал использоваться в профессиональных аудио системах.



Устанавливается в стойку 1U, по всей ширине

Устанавливается в 19 " стойку, кронштейны идут в комплекте

Сокращает время и стоимость установки.



Входящие в комплект аксессуары

Инструкция, источник питания, кабель питания, ИК пульт управления, крепления для стойки.
